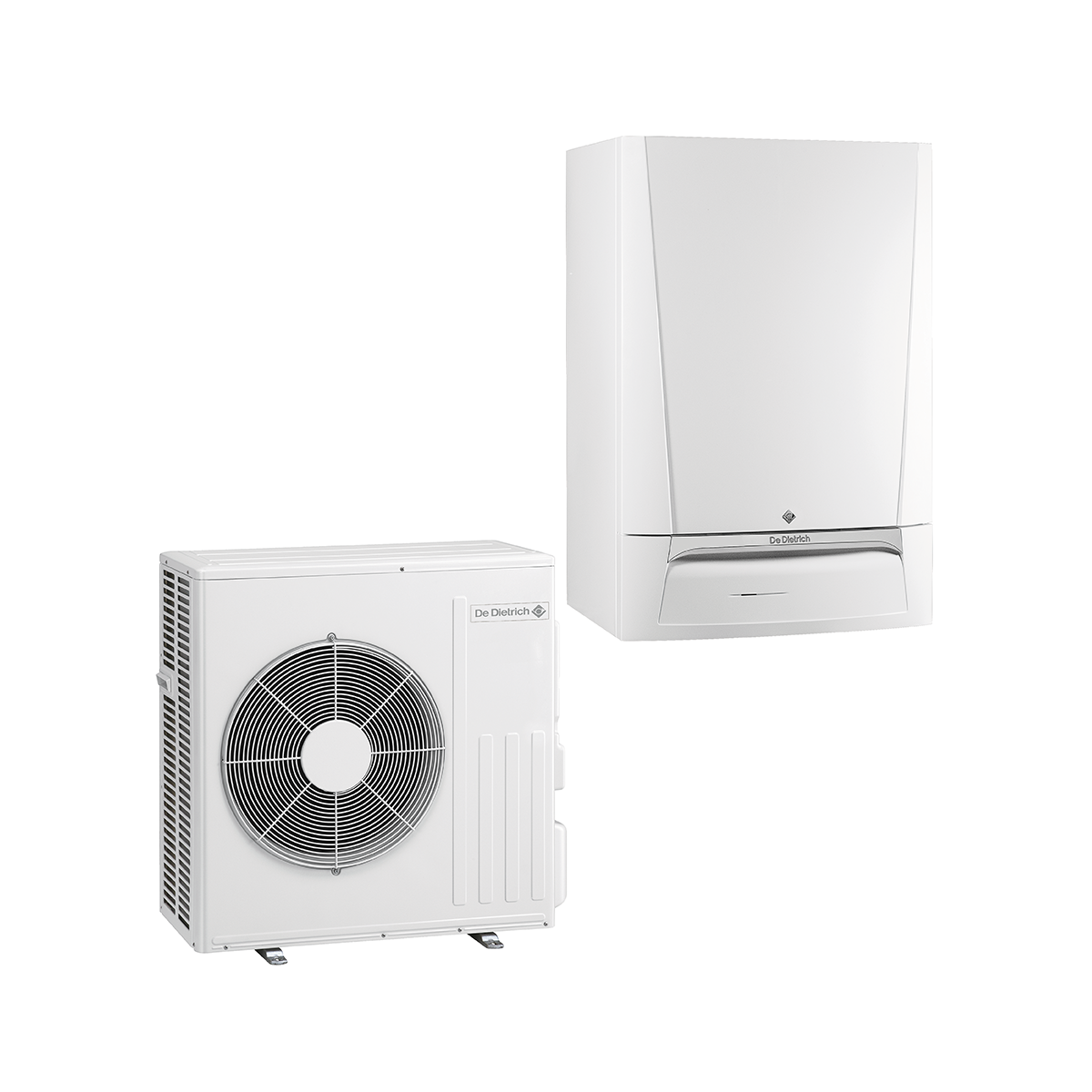

HPI S - vzduch/voda “Split Invertor”

Tepelné čerpadlo vzduch-voda s invertorom, zložené z vonkajšej jednotky a vnútorného modulu MIT-S

Prevádzka až do -20 °C (-15 °C pre 6 MR)

Prepínanie pre podlahové/radiátorové vykurovanie a prípravu TV

Chladenie pre klimatizáciu pomocou konvektorov (s voliteľným príslušenstvom „Izolačná sada pre režim chladenia“)

Vonkajšia jednotka obsahuje:

kompresor typu Twin Rotary a Scroll (Technológia DC Invertor) s modulovaným výkonom. Vykurovací faktor COP až 5,11(+7/+35 °C)
výparník zložený z medených rúrok a hliníkových lamiel
jeden alebo dva helikoidné ventilátory s premennými otáčkami pre tichú prevádzku
nádoba chladiva (Power receiver) pre zlepšenie výkonu a ochranu kompresora pred nasatím kvapalného chladiva
elektronický expanzný ventil, absorpčný vzduchový filter, poistné presostaty HP/LP
invertor pre riadenie výkonu kompresora (minimálny rozbehový prúd)

Vnútorný hydraulický modul MIT-S obsahuje:

ekvitermickú reguláciu Diematic Evolution so špičkovým ovládacím panelom MK3. Môže riadiť až tri vykurovacie
(chladiace) okruhy a ohrev TV.
kondenzátor tvorený doskovým nerezovým výmenníkom
hydraulickú spojku 40 l (anuloid)
obehové čerpadlá vykurovania tr.A, expanznú nádobu 0 l
manometer, poistný ventil, automatický odvzdušňovač, prietokomer
Filter 400 μm + uzatvárací ventil

Hraničné prevádzkové teploty v režime kúrenia:

Voda: +18°C/60°C
Vonk. teplota: -20°C/+35°C (-15 °C pre 6 MR)

Hraničné prevádzkové teploty v režime chladenia podlahovým vykurovaním:

Vonk. teplota: -5°C/+46°C
Voda: +18°C/+25°C

Klimatizácia:

+7°C/+25°C (s príslušenstvom HK24 a HK25)

Maximálny prevádzkový tlak: 3 bar

K dispozícii sú 2 modely v závislosti od prípadu použitia:

MIT-IN/E so vstavaným bivalentným elektrokotlom 12 kW pre trojfázové napájanie
MIT-IN/H pre pripojenie externého kotla (plyn, tuhé palivá atď.)

Balenie: 2 alebo 3 obalové jednotky podľa modelu

Modely

Model	Výkon	SVT	Cena
HPI S 4,5 MR/E Obj. č. 7746954	A++	SVT30522	cena na vyžiadanie
HPI S 6 MR/E Obj. č. 7746956	A++	SVT30524	cena na vyžiadanie
HPI S 8 MR/E Obj. č. 7746958	A++	SVT24342	cena na vyžiadanie
HPI S 11 TR/E Obj. č. 7746962	A++	SVT24344	cena na vyžiadanie
HPI S 16 TR/E Obj. č. 7746966	A++	SVT24346	cena na vyžiadanie
HPI S 22 TR/E Obj. č. 7746968	A++	SVT24348	cena na vyžiadanie
HPI S 27 TR/E Obj. č. 7746970	A+	SVT24350	cena na vyžiadanie
HPI S 4,5 MR/H Obj. č. 7746953	A++	SVT30523	cena na vyžiadanie
HPI S 6 MR/H Obj. č. 7746955	A++	SVT30525	cena na vyžiadanie
HPI S 8 MR/H Obj. č. 7746957	A++	SVT24343	cena na vyžiadanie
HPI S 11 TR/H Obj. č. 7746961	A++	SVT24345	cena na vyžiadanie
HPI S 16 TR/H Obj. č. 7746965	A++	SVT24347	cena na vyžiadanie
HPI S 22 TR/H Obj. č. 7746967	A++	SVT24349	cena na vyžiadanie
HPI S 27 TR/H Obj. č. 7746969	A+	SVT24351	cena na vyžiadanie

Parametre

Model HPI S 4,5 MR/E HPI S 6 MR/E HPI S 8 MR/E HPI S 11 TR/E HPI S 16 TR/E HPI S 22 TR/E HPI S 27 TR/E HPI S 4,5 MR/H HPI S 6 MR/H HPI S 8 MR/H HPI S 11 TR/H HPI S 16 TR/H HPI S 22 TR/H HPI S 27 TR/H

Cena cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie cena na vyžiadanie

Objednávkové číslo 7746954 7746956 7746958 7746962 7746966 7746968 7746970 7746953 7746955 7746957 7746961 7746965 7746967 7746969

Energetická trieda vykurovania A++ A++ A++ A++ A++ A++ A+ A++ A++ A++ A++ A++ A++ A+

Tepelný výkon pri +7°C/+35°C (1) 4,6 kW 5,87 kW 8,26 kW 10,56 kW 14,20 kW 19,40 kW 24,40 kW 4,6 kW 5,87 kW 8,26 kW 10,56 kW 14,20 kW 19,40 kW 24,40 kW

Vykurovací faktor pri +7°C/+35°C (1) 5,11 4,18 4,27 4,18 4,15 3,94 3,90 5,11 4,18 4,27 4,18 4,15 3,94 3,90

Tepelný výkon pri -7°C/+35°C (1) 2,79 kW 4,02 kW 5,60 kW 8,09 kW 10,32 kW 11,10 kW 13,80 kW 2,79 kW 4,02 kW 5,60 kW 8,09 kW 10,32 kW 11,10 kW 13,80 kW

Vykurovací faktor pri -7°C/+35°C (1) 3,07 2,56 2,70 2,88 2,89 2,25 2,25 3,07 2,56 2,70 2,88 2,89 2,25 2,25

Elektrický príkon 0,9 kWe 1,41 kWe 1,93 kWe 2,53 kWe 3,42 kWe 4,92 kWe 6,26 kWe 0,9 kWe 1,41 kWe 1,93 kWe 2,53 kWe 3,42 kWe 4,92 kWe 6,26 kWe

Menovitý prúd — 6,57 A 8,99 A 3,8 A 5,39 A 7,75 A 9,86 A — 6,57 A 8,99 A 3,8 A 5,39 A 7,75 A 9,86 A

Chladiaci výkon pri +35°C/+18°C 3,8 kW 4,69 kW 7,90 kW 11,16 kW 14,46 kW 17,7 kW 22,2 kW 3,8 kW 4,69 kW 7,90 kW 11,16 kW 14,46 kW 17,7 kW 22,2 kW

Chladiaci faktor EER 4,28 4,09 3,99 4,75 3,96 3,80 3,80 4,28 4,09 3,99 4,75 3,96 3,80 3,80

Menovitý prietok vody dt=5K 0,8 m3/h 1,01 m3/h 1,42 m3/h 1,82 m3/h 2,45 m3/h 3,30 m3/h 4,20 m3/h 0,8 m3/h 1,01 m3/h 1,42 m3/h 1,82 m3/h 2,45 m3/h 3,30 m3/h 4,20 m3/h

Tlak na dispozíciu pri menovitom prietoku 650 mbar 618 mbar 493 mbar 393 mbar 213 mbar — — 650 mbar 618 mbar 493 mbar 393 mbar 213 mbar — —

Menovitý objem vzduchu 2650 m3/h 2700 m3/h 3300 m3/h 6000 m3/h 6000 m3/h 8400 m3/h 8400 m3/h 2650 m3/h 2700 m3/h 3300 m3/h 6000 m3/h 6000 m3/h 8400 m3/h 8400 m3/h

Napájacie napätie vonkajšej jednotky 230 V 230 V 230 V 400 V 400 V 400 V 400 V 230 V 230 V 230 V 400 V 400 V 400 V 400 V

Nábehový prúd 5 A 5 A 5 A 3 A 3 A 5 A 5 A 5 A 5 A 5 A 3 A 3 A 5 A 5 A

Akustický výkon / akustický tlak 61/48,8 dB(A) 60,8/37,7 dB(A) 61,2/39,2 dB(A) 64,8/39,4 dB(A) 65,4/43,4 dB(A) 73/51 dB(A) 73/51 dB(A) 61/48,8 dB(A) 60,8/37,7 dB(A) 61,2/39,2 dB(A) 64,8/39,4 dB(A) 65,4/43,4 dB(A) 73/51 dB(A) 73/51 dB(A)

Chladivo R410A 1,3 kg 1,4 kg 3,20 kg 4,60 kg 4,60 kg 7,1 kg 7,70 kg 1,3 kg 1,4 kg 3,20 kg 4,60 kg 4,60 kg 7,1 kg 7,70 kg

Prepojenie chladiva (kvapalina - plyn) 1/4-1/2 palce 1/4"-1/2" palce 3/8"-5/8" palce 3/8"-5/8" palce 3/8"-5/8" palce 1/2"-1" palce 1/2"-1" palce 1/4-1/2 palce 1/4"-1/2" palce 3/8"-5/8" palce 3/8"-5/8" palce 3/8"-5/8" palce 1/2"-1" palce 1/2"-1" palce

Max. dĺžka potrubia bez doplnenia chladiva 7 m 10 m 10 m 10 m 10 m 30 m 30 m 7 m 10 m 10 m 10 m 10 m 30 m 30 m

Hmotnosť bez výplne-Vonkajšia jednotka/vnútorný modul MIV 42/72 kg 42/72 kg 75/72 kg 118/72 kg 130/72 kg 135/72 kg 141/72 kg 42/72 kg 42/72 kg 75/72 kg 118/72 kg 130/72 kg 135/72 kg 141/72 kg

SVT SVT30522 SVT30524 SVT24342 SVT24344 SVT24346 SVT24348 SVT24350 SVT30523 SVT30525 SVT24343 SVT24345 SVT24347 SVT24349 SVT24351
