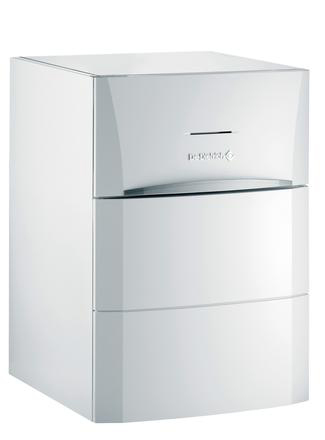

GSHP -reverzibilné tepelné čerpadlo zem-voda

GSHP -reverzibilné tepelné čerpadlo zem-voda

Tepelné čerpadlo zem (soľanka)/voda pre horizontálne kolektory či hlbinné vrty

Reverzibilný pre aktívne chladenie

Pre SR dodávané vždy pre 3-fázové napájanie

Modul obsahuje:
  • Hermetický Scroll kompresor s COP až 4,5 (pri 0°C/35°C)
  • Výparník a kondenzátor vo forme 2 nerezových doskových výmenníkov
  • Chladiaci okruh: termostatický expanzný ventil, filter-dehydrátor, bezpečnostné tlakové spínače HP/LP, 4-cestný ventil pre prepínanie vykurovania/chladenia
  • Elektronický obmedzovač rozbehového prúdu (softštartér) so strážením sledu fáz
  • Expanzné nádoby 10 litrov na primárny (zdroj) aj sekundárnej strane (vykurovanie), mimo GSHP 19/27
  • 2 čerpadlá s indexom energetickej účinnosti EEI<0,23 (primárna aj sekundárna strana), okrem GSHP 19/27. Obehové čerpadlo pre GSHP 19 ako voliteľné príslušenstvo.
  • Sekundárna (vykurovacia) aj primárna (vrty, kolektor) strana - prietokomer, teplotné čidlá, odvzdušnenie, poistný ventil, tlakové čidlo
  • Bivalentný 9 kW elektrický kotol (voliteľné príslušenstvo - pri prevedení „K“ súčasťou dodávky)
  • Protihlukovú a tepelnú izoláciu
  • Vstavaný prepínací ventil (kúrenie/TV) v modeloch GSHP 5/9/12/15 (pre GSHP 19/27 možnosť objednania oddelene)
  • Ovládací panel vybavený reguláciou DIEMATIC iSystem, ktorá umožňuje riadenie celej vykurovacej sústavy a prípravy TV, ovládanie kaskády a komunikáciu s nadradeným systémom MaR.
Hraničné prevádzkové teploty v režime vykurovania a chladenia:
  • Vykurovacia (chladiaca) voda: 7°C/80°C
  • Zdroj (primár): -15°C/35°C
Maximálny prevádzkový tlak:
  • v okruhu kúrenia: 3bar
  • v primárnom okruhu: 3bar

Balenie: 2 alebo 3 obalové jednotky

Modely

ModelVýkonSVTCena
GSHP 5 MR-E
Obj. č. 7612336		A++SVT215996 960 €
GSHP 9 MR-E
Obj. č. 7600538		A++SVT216017 710 €
GSHP 12 TR-E
Obj. č. 7647202		A++SVT216038 140 €
GSHP 15 TR-E
Obj. č. 7647203		A++SVT216059 530 €
GSHP 19 TR
Obj. č. 7647204		A++SVT216079 420 €
GSHP 27 TR
Obj. č. 7647205		A++SVT216099 740 €
GSHP 5 MR-K
Obj. č. 7612336K		A++SVT216007 170 €
GSHP 9 MR-K
Obj. č. 7600538K		A++SVT216027 920 €
GSHP 12 TR-K
Obj. č. 7647202K 		A++SVT216048 240 €
GSHP 15 TR-K
Obj. č. 7647203K 		A++SVT216069 740 €
GSHP 19 TR-K
Obj. č. 7647204K 		A++SVT216089 630 €
GSHP 27 TR-K
Obj. č. 7647205K 		A++SVT216109 960 €

Parametre

ModelGSHP 5 MR-EGSHP 9 MR-EGSHP 12 TR-EGSHP 15 TR-EGSHP 19 TRGSHP 27 TRGSHP 5 MR-KGSHP 9 MR-KGSHP 12 TR-KGSHP 15 TR-KGSHP 19 TR-KGSHP 27 TR-K
Cena6 960 €7 710 €8 140 €9 530 €9 420 €9 740 €7 170 €7 920 €8 240 €9 740 €9 630 €9 960 €
Objednávkové číslo7612336760053876472027647203764720476472057612336K7600538K7647202K 7647203K 7647204K 7647205K
Energetická trieda vykurovaniaA++A++A++A++A++A++A++A++A++A++A++A++
Menovitý prúd4,8 A7,4 A9,7 A13 A15,3 A21,6 A4,8 A7,4 A9,7 A13 A15,3 A21,6 A
Napájacie napätie vonkajšej jednotky400 V400 V400 V400 V400 V400 V400 V400 V400 V400 V400 V400 V
Nábehový prúd<30 A<30 A<30 A<30 A<30 A<30 A<30 A<30 A<30 A<30 A<30 A<30 A
Akustický výkon / akustický tlak49 dB(A)53 dB(A)52 dB(A)51 dB(A)53 dB(A)50 dB(A)49 dB(A)53 dB(A)52 dB(A)51 dB(A)53 dB(A)50 dB(A)
Chladivo R410A1,50 kg1,70 kg1,80 kg2,50 kg2,54 kg3,18 kg1,50 kg1,70 kg1,80 kg2,50 kg2,54 kg3,18 kg
Hmotnosť bez výplne-Vonkajšia jednotka/vnútorný modul MIV127 kg143 kg143 kg161 kg148 kg162 kg127 kg143 kg143 kg161 kg148 kg162 kg
SVTSVT21599SVT21601SVT21603SVT21605SVT21607SVT21609SVT21600SVT21602SVT21604SVT21606SVT21608SVT21610
Vykurovací výkon glykol 30%/voda a 0°C/35°C5,70 kW9,80 kW12,66 kW17,09 kW20,40 kW27,99 kW5,70 kW9,80 kW12,66 kW17,09 kW20,40 kW27,99 kW
COP glykol 30%/voda a 0°C/35°C4,384,394,354,504,284,104,384,394,354,504,284,10
Elektrický príkon glykol 30%/voda a 0°C/35°Ce1,30 kWe2,25 kWe2,91 kWe3,80 kWe4,76 kWe6,83 kWe1,30 kWe2,25 kWe2,91 kWe3,80 kWe4,76 kWe6,83 kWe
Vykurovací výkon glykol 30%/voda a 0°C/45°C5,39 kW9,41 kW12,21 kW16,35 kW20,05 kW26,82 kW5,39 kW9,41 kW12,21 kW16,35 kW20,05 kW26,82 kW
COP glykol 30%/voda a 0°C/45°C3,313,433,423,533,433,283,313,433,423,533,433,28
Elektrický príkon glykol 30%/voda a 0°C/45°Ce1,63 kWe2,74 kWe3,57 kWe4,63 kWe5,84 kWe8,17 kWe1,63 kWe2,74 kWe3,57 kWe4,63 kWe5,84 kWe8,17 kWe
Vykurovací výkon voda/voda a 10°C/35°C7,42 kW12,95 kW16,58 kW22,27 kW28,11 kW35,25 kW7,42 kW12,95 kW16,58 kW22,27 kW28,11 kW35,25 kW
COP voda/voda a 10°C/35°C5,645,525,305,385,144,715,645,525,305,385,144,71
Elektrický príkon voda/voda a 10°C/35°Ce1,31 kWe2,34 kWe3,13 kWe4,14 kWe5,47 kWe7,49 kWe1,31 kWe2,34 kWe3,13 kWe4,14 kWe5,47 kWe7,49 kWe
Vykurovací výkon voda/voda a 10°C/45°C7,01 kW12,51 kW15,94 kW21,44 kW26,95 kW34,40 kW7,01 kW12,51 kW15,94 kW21,44 kW26,95 kW34,40 kW
COP voda/voda a 10°C/45°C4,254,374,204,274,123,904,254,374,204,274,123,90
Elektrický príkon voda/voda a 10°C/45°Ce1,65 kWe2,86 kWe3,80 kWe5,02 kWe6,54 kWe8,83 kWe1,65 kWe2,86 kWe3,80 kWe5,02 kWe6,54 kWe8,83 kWe
